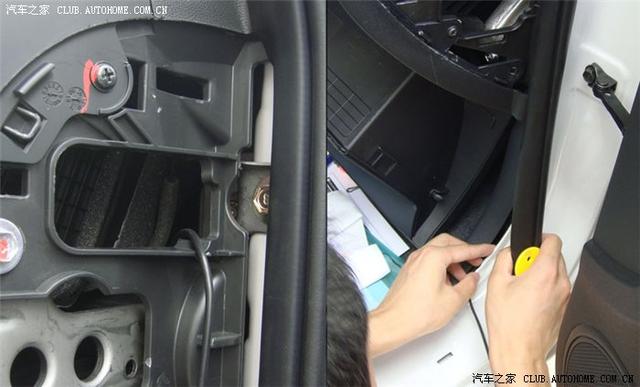

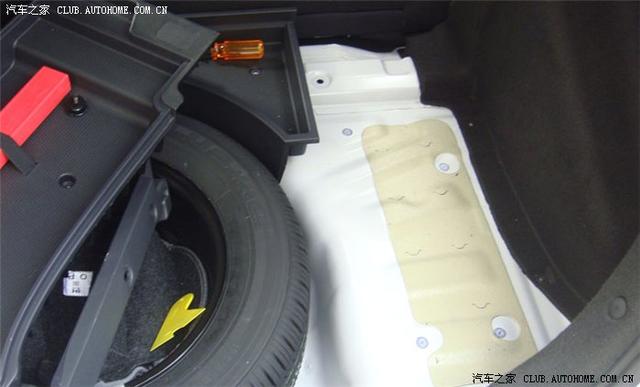

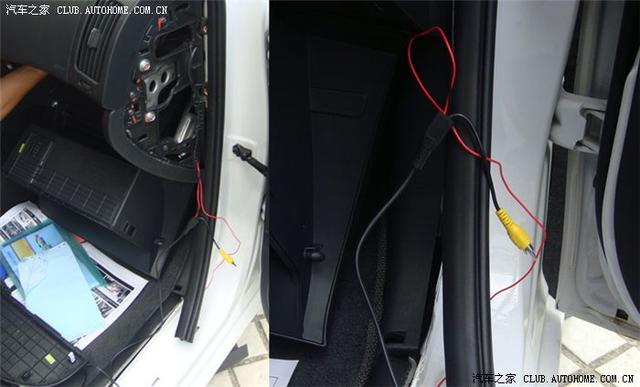

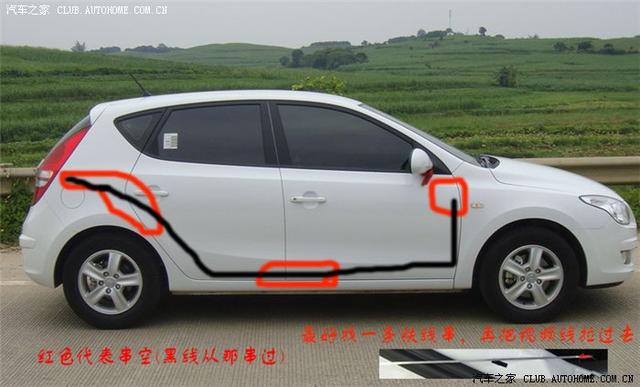

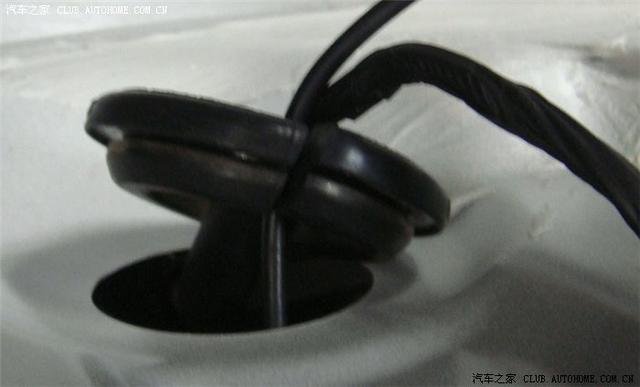

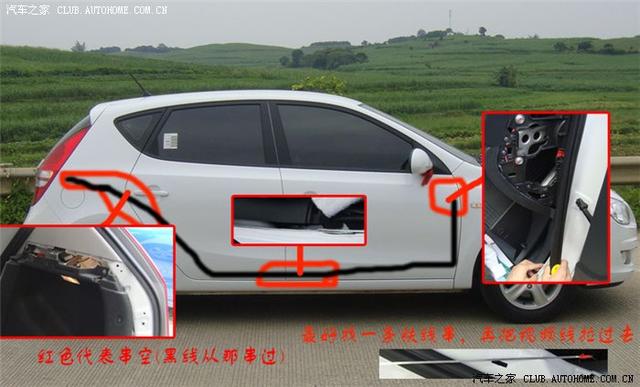

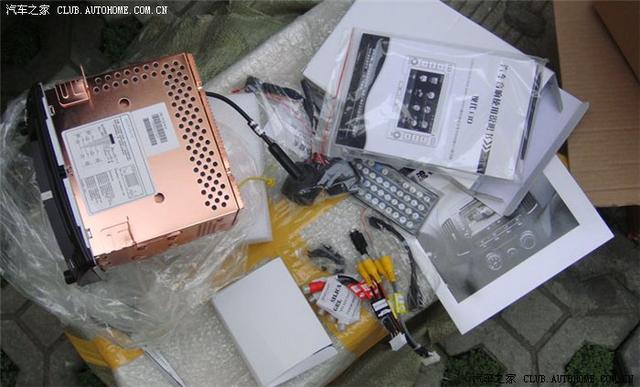

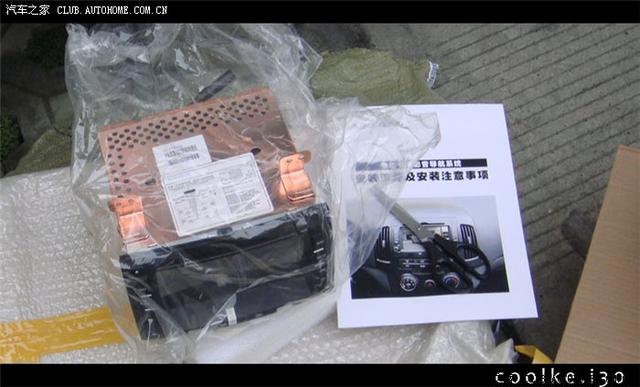

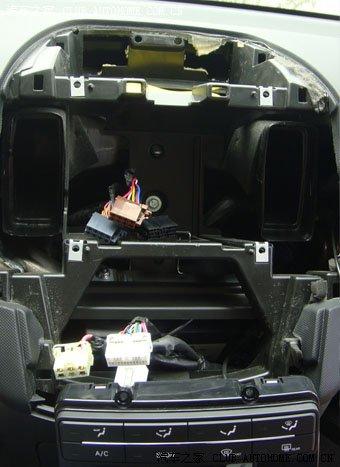

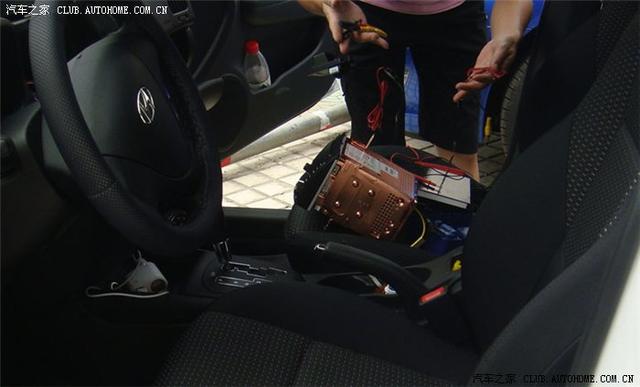

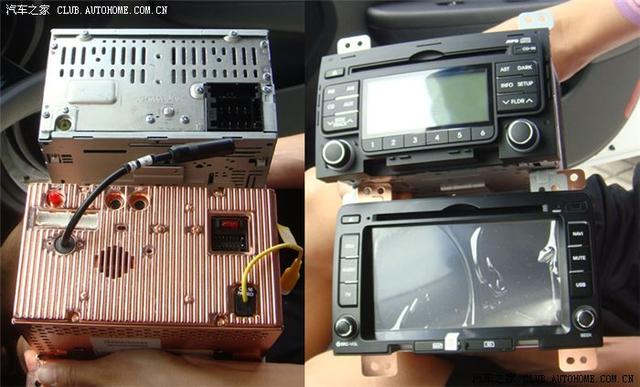

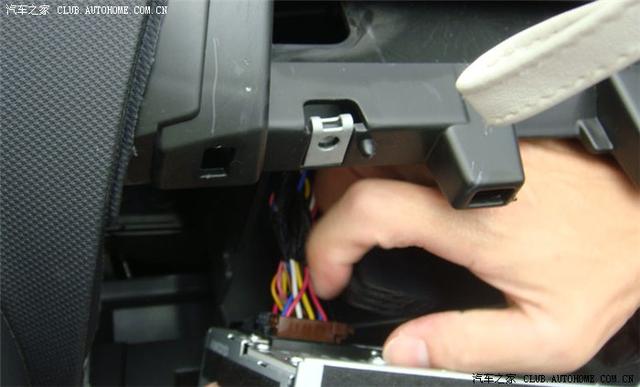

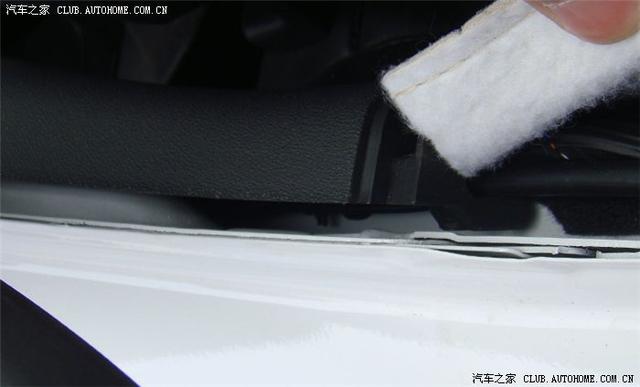

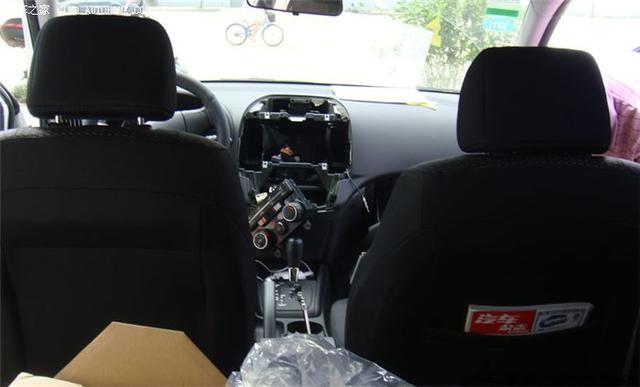

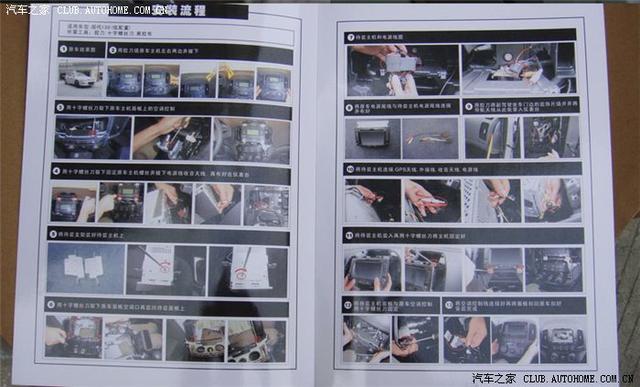

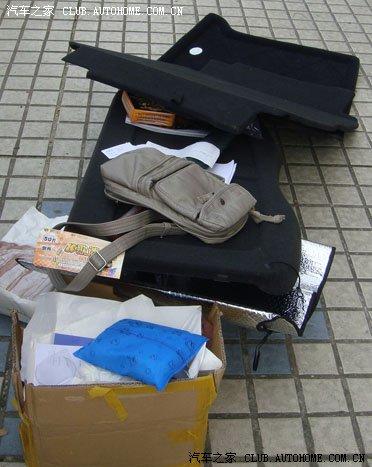

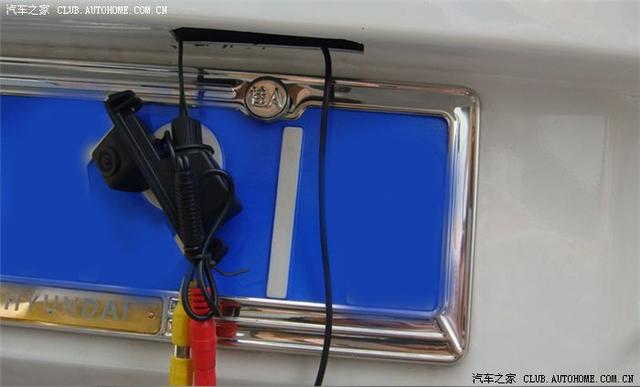

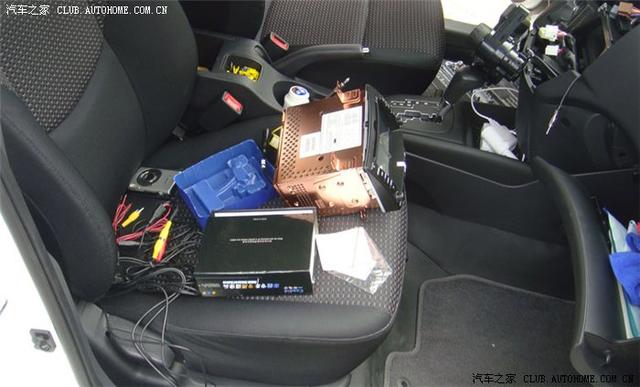

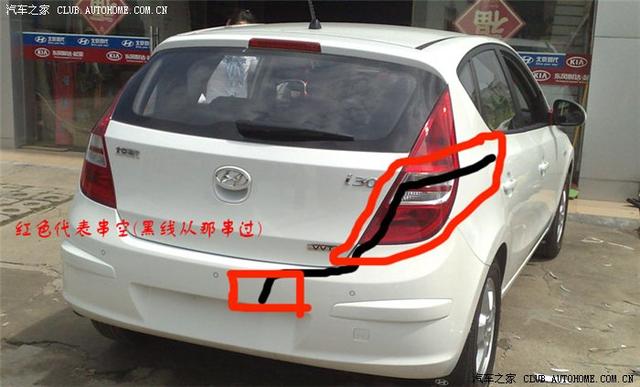

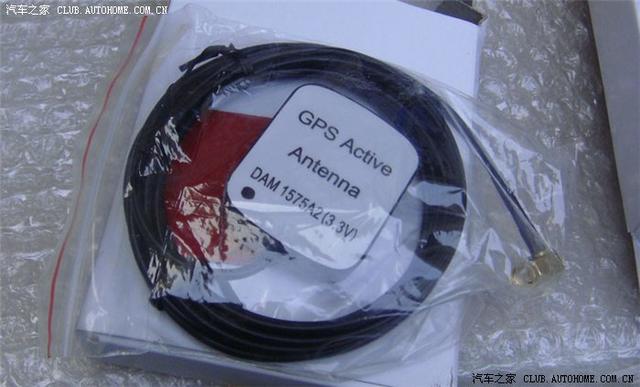

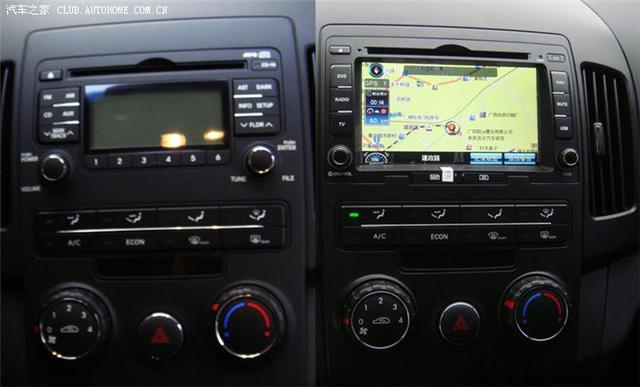

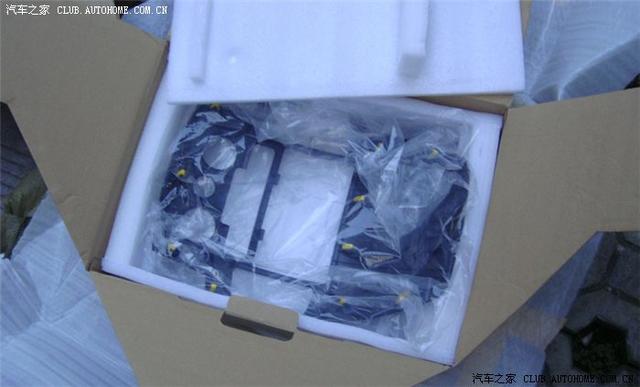

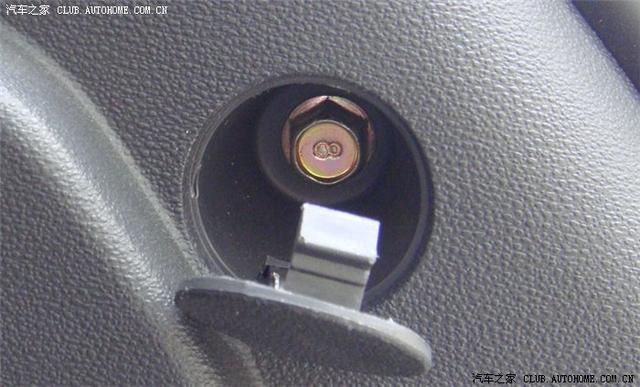

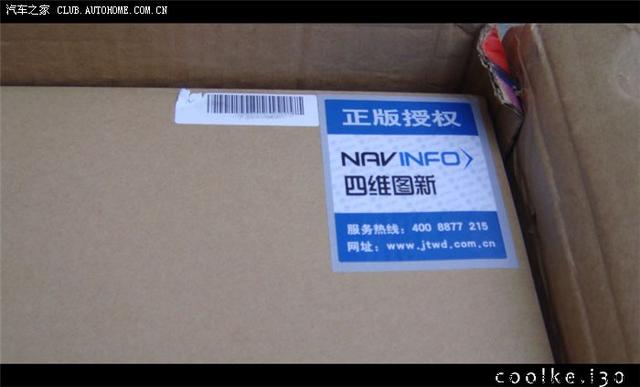

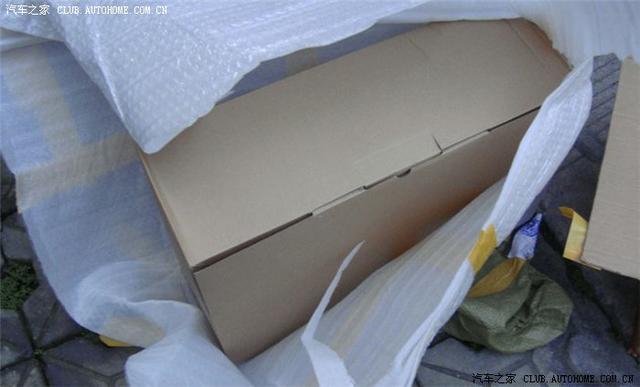

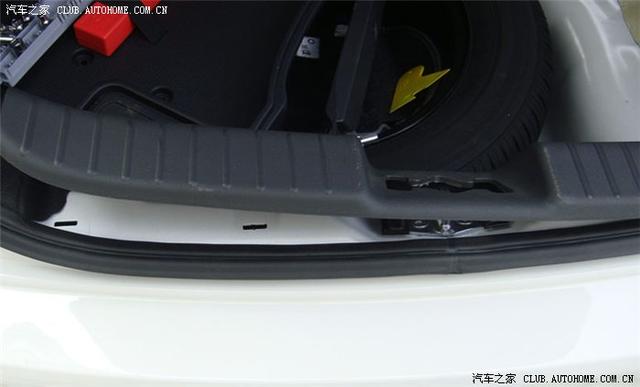

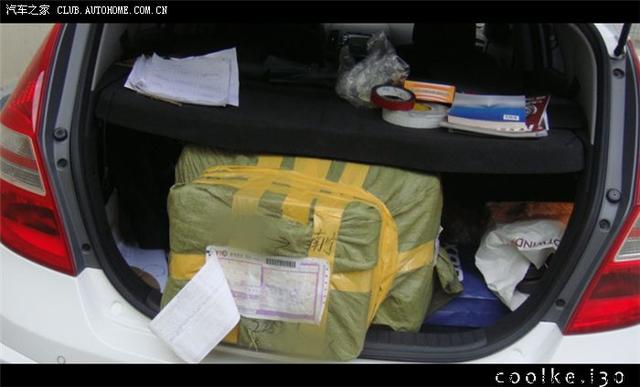

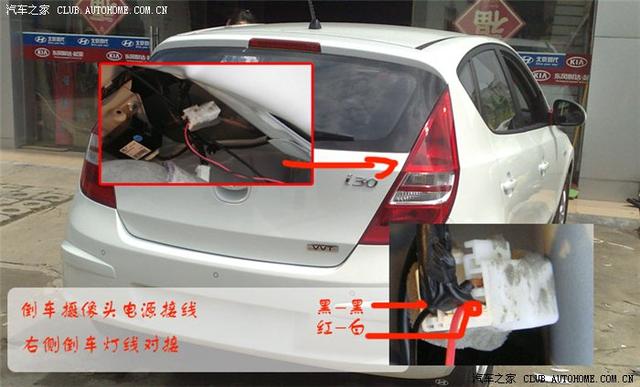

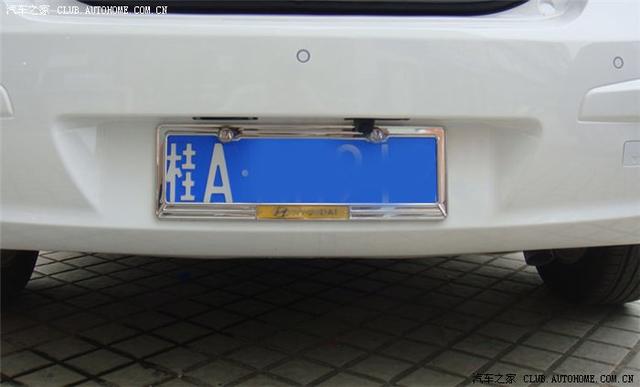

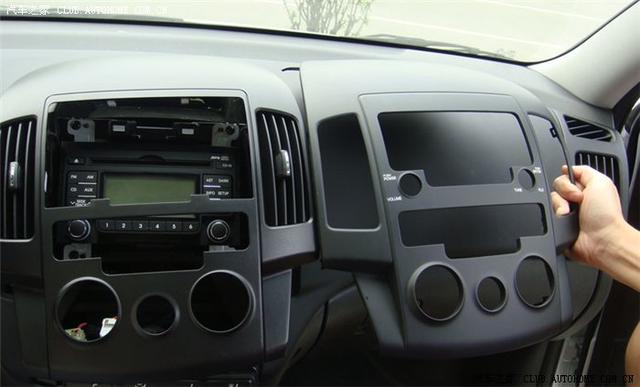

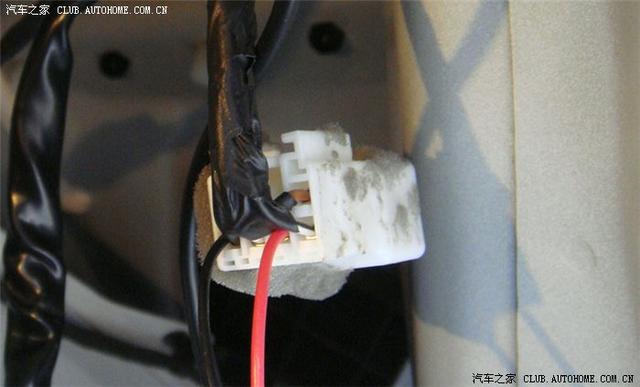

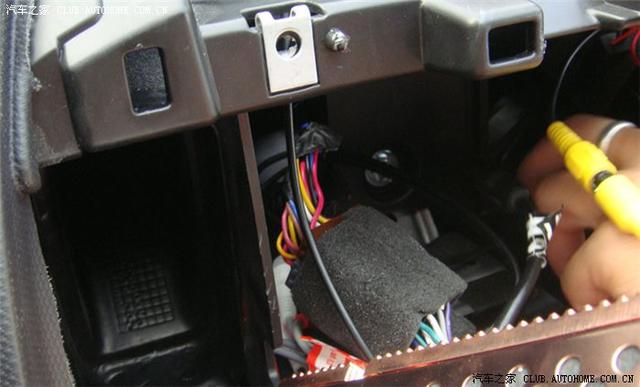

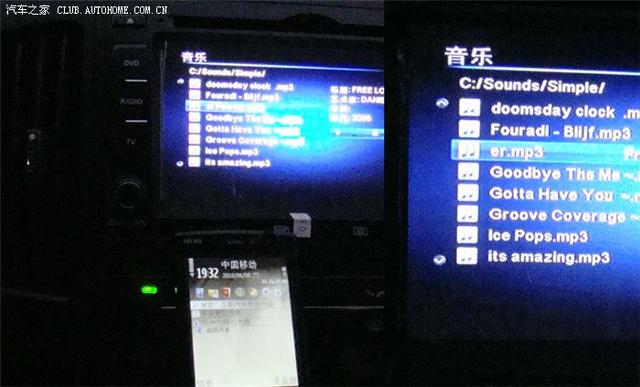

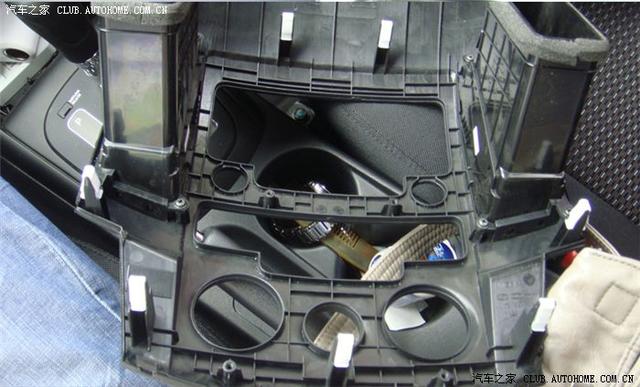

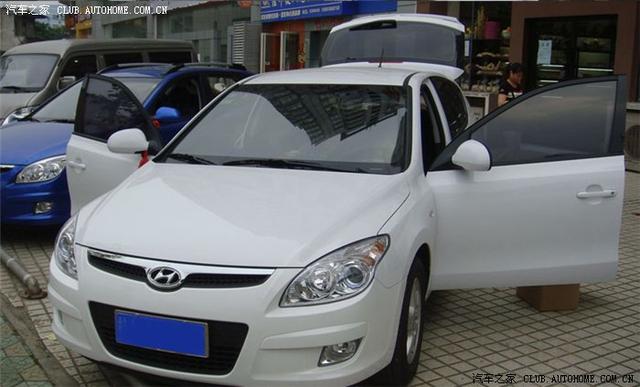

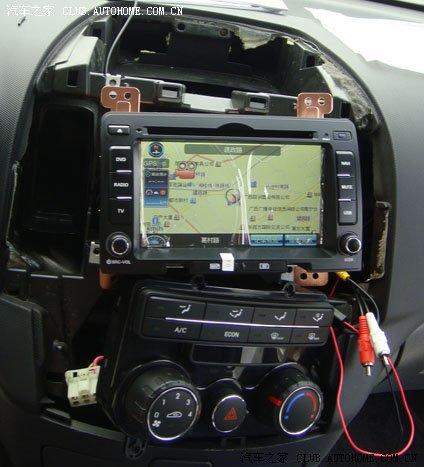

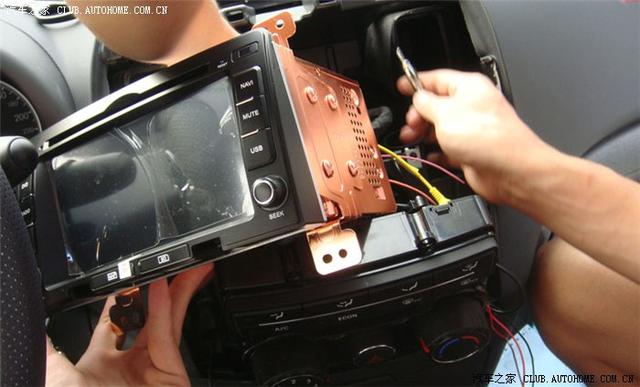

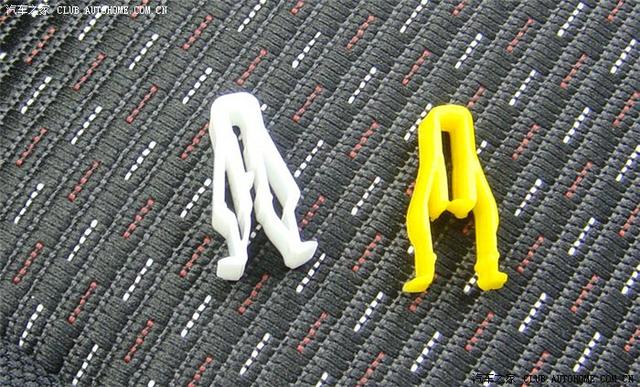

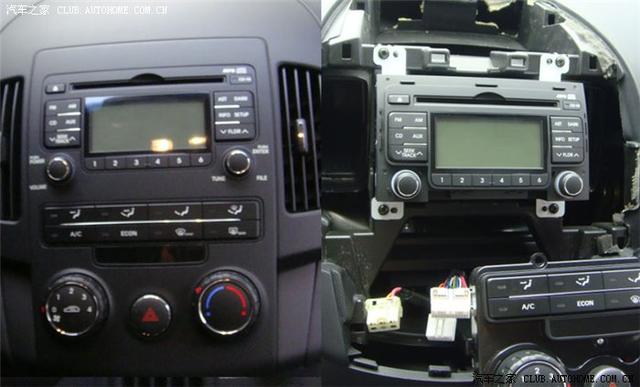

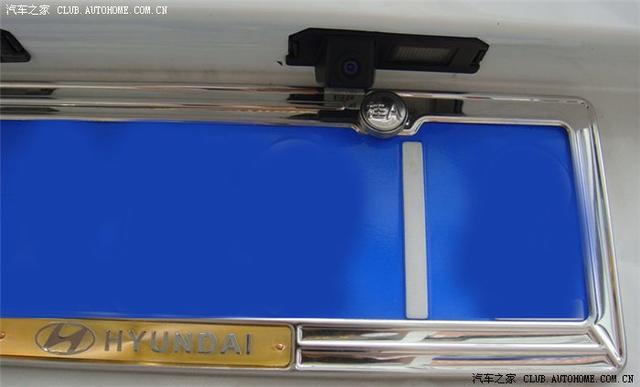

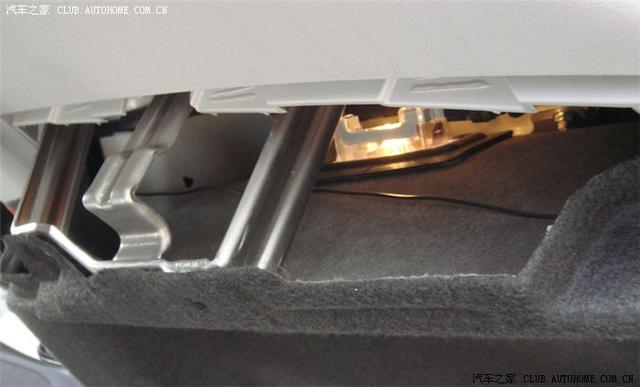

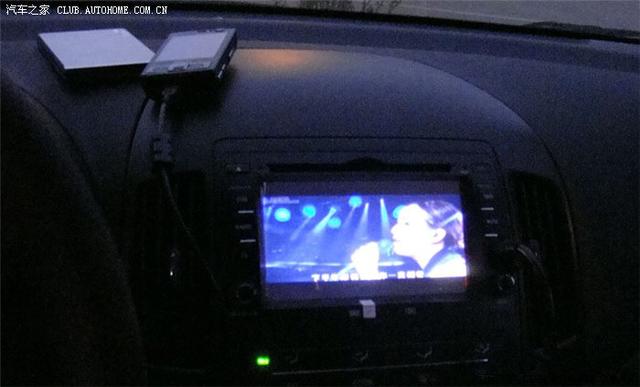

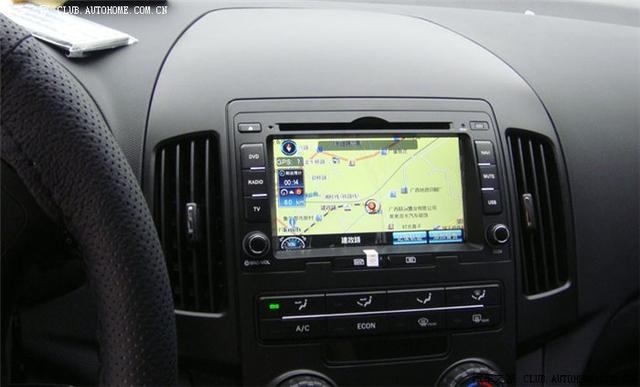

 找個陰涼角落準備安裝，全車可以開的地方都開了，今天的風流大，不熱。旁邊是008 剛提兩天的小i ,今天感謝他來一起幫我裝。還帶了儀器來。真是專業啊。成品對比：  倒車攝像效果  主機和面板還真不小，把后備箱都占了一半多。  下貨，拆包！  哇?。?！ 不是發錯吧。   太神秘了，這家伙還要偽裝~~  要點燈光效果，那就有點似曾相識電影常見的開寶箱一幕了.  符帶了很詳?shù)恼f明書，不過拆時還是費不少力去研究。  配件一大堆  GPS 模塊  白衣包裹開包了   面板包裝下足了料啊  拆前拆后對比   新面板 VS 舊面板  拍的不全，也來見識一下。  原裝的扣子比新配的好多了，大家裝新面板還是用回原裝舊的吧。結實多了。  開始拆原裝主機  拆完取出  主機對比  拆機把全車都整形亂了，到處都是東西。   在想怎么接倒車攝像頭的線，先把攝像頭的線布好，測試一下主機，和攝像頭沒問題就可以定好線路。  布線 右側走  把線都嵌入進去  后排門邊走線  后備線走線  這鑼冒 寫的是8 我用我的8MM 就是不合，最后用10才合適，都不知道誰的才是標準。 拆后備箱這個檔板，不要忘了有這鑼冒啊。  后排車門下串，經過這里。  這個面板還是要全部拆了  這個也要拆  不要心痛，這個膠卷也要剪個口，壓住視頻線通過，防止線與金屬邊磨擦久了會磨壞了。  使用小鋼線，串過這里，就差不多了。接攝像頭線。  電源線，接倒車燈原裝線，我的只是卡在那，用來測試。（不過最后還是直接卡在那了，用針之類的把他們往里壓，壓牢了。不想切原裝線路）這個接口原來是有海棉包裝的，我們因為不知怎么接，最后008 帶有儀器來測了一下，才知道。大家自己裝下次就不用拆海棉了。接線是黑接黑 紅接白  電源接好先測試一下,效果很好。這下可以回過來固定好線路 主機也小測一下，沒問題，要裝回主機了。（之前考慮GPS信號問題，要不要把GPS模塊移到外面，后來測試了一下，放車外和放面板下都沒區別，最后還是按在主機頂問空的面板地方。  好難整主機后面的線路，因為線多，占了主機的地方。整了好幾次。  最后把那根帶海棉的線從后面串到右側孔出來，讓主機有足夠的空間  一些小線，也放主機頂部的這塊空地方。壓住不要松動。  面板扣回去，還是要注意一下。第一次扣我就是先按了上面的，最后中間很難壓回去。面板頂著，位置不對。最后強硬的把面板再拆了出來，先是中間再上下壓回去。拆那面板還真是要爆力一點，才拆得出來。上好面板，大功告成?。?br>    后備箱清了一堆東西出來。  今天停車，就發現地上有這東西，生來還踢到它到一邊去了，最后他可發揮不小的作用啊，攝像頭的布線，很多地方都要靠它來引線。  最后放了歌聽了一下，感覺比來原的音質好很多?。。。。?50G的移動硬盤，文件太多，掃了很久，還是沒完。最好后現我的手機N98 8G 的數據線接口和移動硬盤接口一樣，就試接了一下。還真認出這手機了。最后把好調選為數據模式，一體主還真認出了。里面的文件夾什么都看到了。  手機內存里的RM 演唱會??！  小結一下： 今天008來幫我，我們倆一起研究安裝，前后一共花了4小時。其它裝過一次后，第二次裝就很多了。碰到的問題不多，只是方法不對。走了不回頭路。走準方向，估計下次安裝008 的，一個多小時就完工。 倒車攝像頭安裝示意圖(右側底部走線)==============     聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
