自己DIY改裝賽拉圖高位剎車燈

2012-3-1 10:54| 發布者: 琦琦| 查看: 52882| 評論: 1|原作者: 未知

摘要: 一直羨慕別人車上的高位剎車燈，可憐的圖圖GL怎么能沒有呢，為了安全，細心研究，借鑒圖友們的經驗，終于改裝成功了，下面上圖。淘寶購得福瑞迪剎車燈（包郵60），自己覺得跟圖圖很配，但包裝袋上顯示北京現代的標志 ...

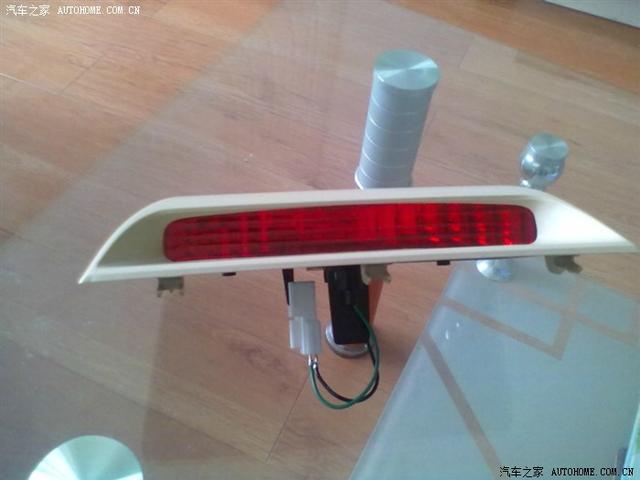

一直羨慕別人車上的高位剎車燈，可憐的圖圖GL怎么能沒有呢，為了安全，細心研究，借鑒圖友們的經驗，終于改裝成功了，下面上圖。淘寶購得福瑞迪剎車燈（包郵60），自己覺得跟圖圖很配，但包裝袋上顯示北京現代的標志，不管那么多了，反正能安裝又是一家的，質量又不錯

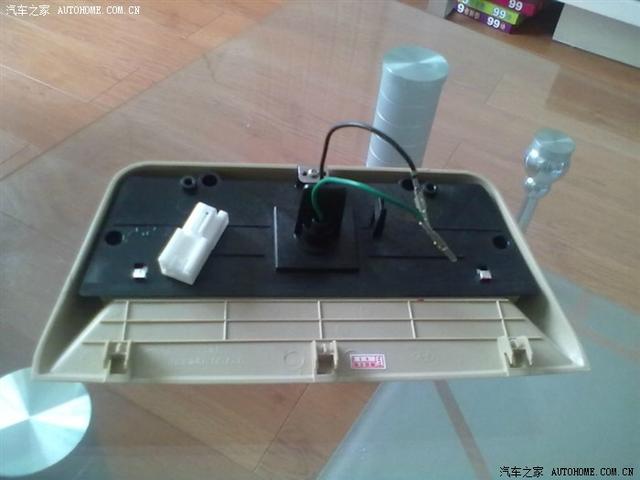

背面

然后用小的螺絲刀慢慢撬開，把鏈接插頭卸下。汽車改裝

把燈座擰下，然后用鋸子將燈背面的3個卡座鋸掉，千萬要小心那是細致活，再把卡鏈接頭的那個黑色的支座也鋸掉。完成后的效果

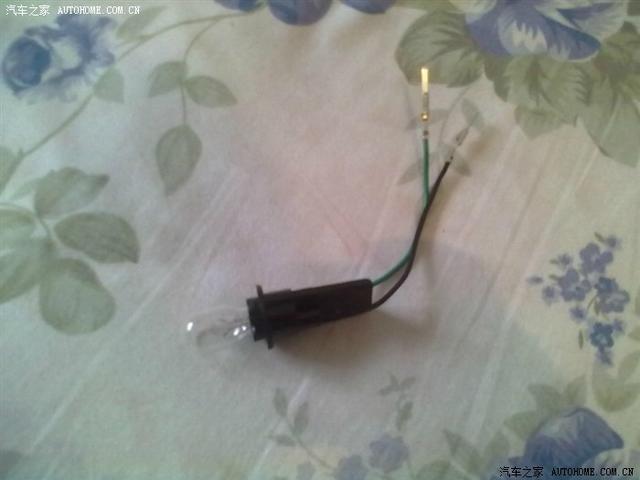

和上圖對比一下看出不同來了嗎？秀一下剎車燈的燈燈泡。

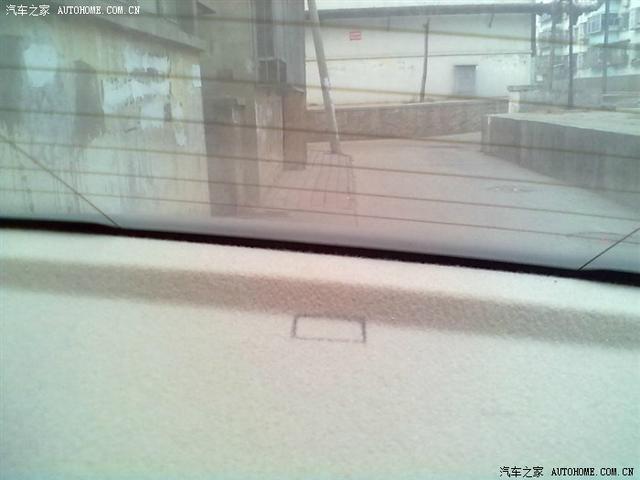

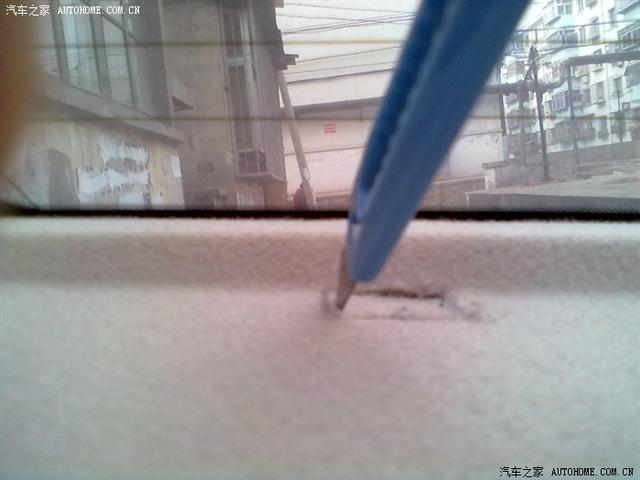

按照燈的樣子做一個模板，主要是為了將來開口安裝燈用，（這個比較簡單沒照）在車內適當位子比劃好，將模板緊貼玻璃用筆畫出開口位子。

畫出位置不用太大，夠安裝燈就行，別把圖圖傷口弄的太大了。

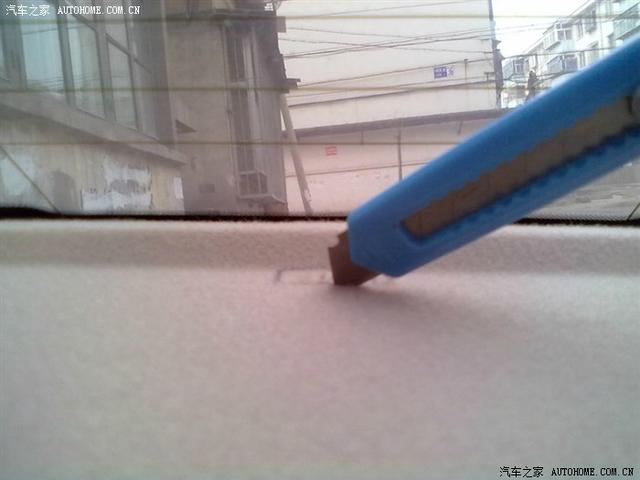

開始抄刀，給圖圖動手術了，心疼呀

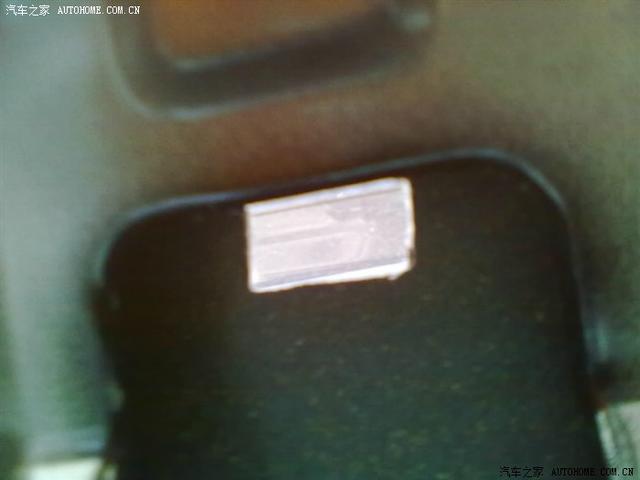

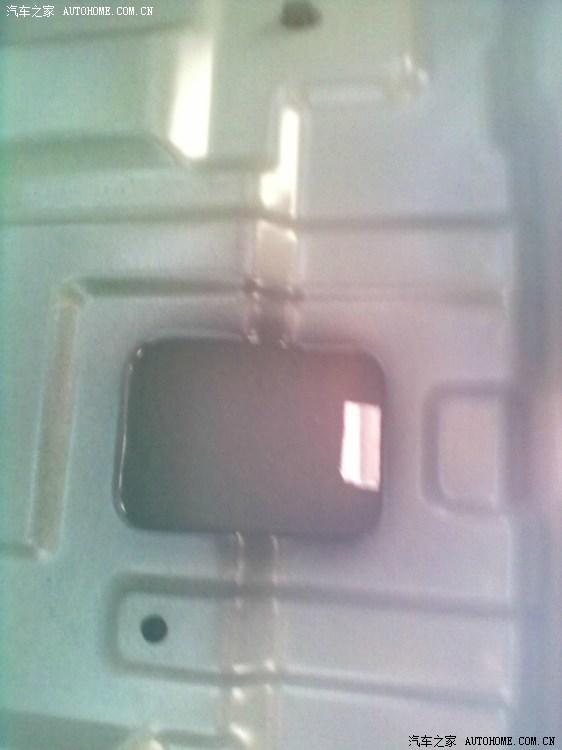

手一定要穩，有點費力，要有耐心慢慢滴，見到光了

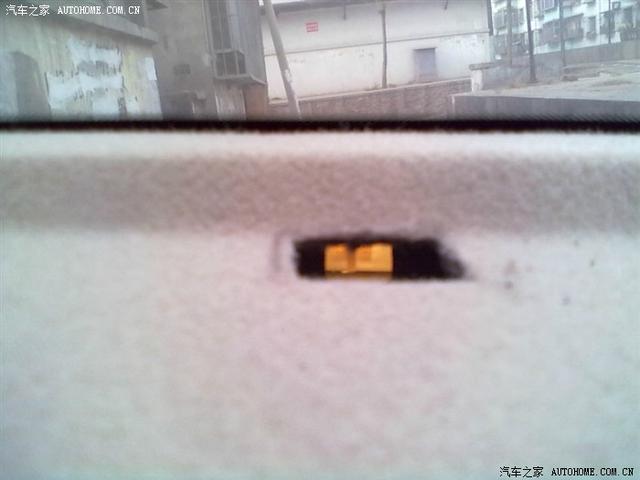

在加把勁終于成功了，鼓勵一下

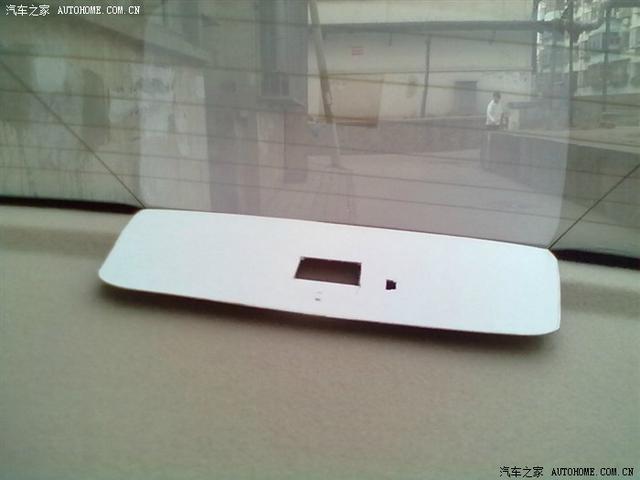

車廂內的效果

和下面的口對的不應太齊，要不影響效果

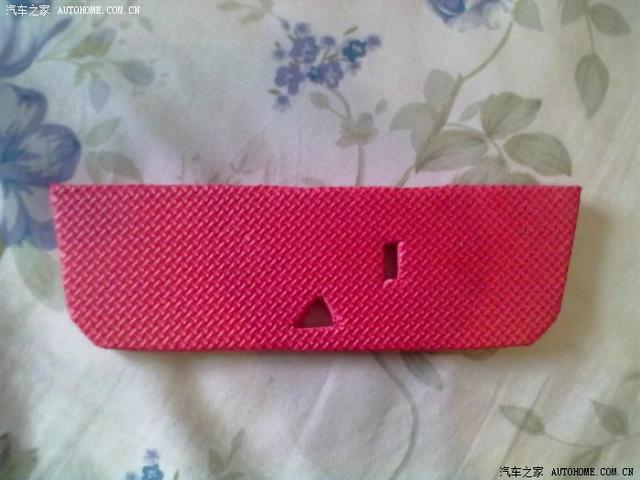

準備一個給孩子玩，鋪在地上的泡沫方塊，對照燈座黑色的部分用剪刀剪下，作用是什么呢，稍后就知道了，這里跟著作就行，如果有和面板顏色一樣的最好，俺沒有，只能用紅色的，效果也不錯。

三角是燈座底部的螺絲口，將來要將燈固定到面板上，長方形的口子是連接卡口的支架，鋸的時候留的有點長了，只能在挖個洞了，圖友們千萬注意呦??！

看出還少點什么不，對啦安裝燈的口忘記挖了，補上，剛剛的模板還有用的，這就不上圖了，下面安裝去嘍，看看效果

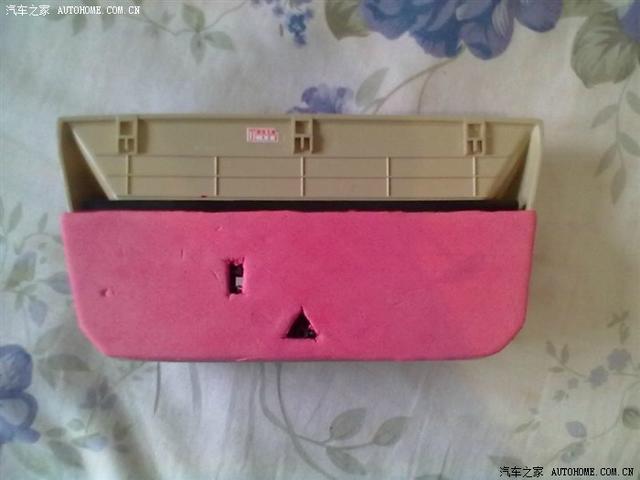

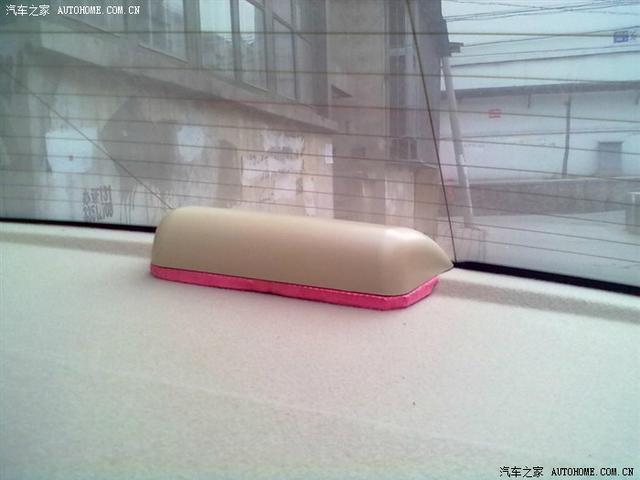

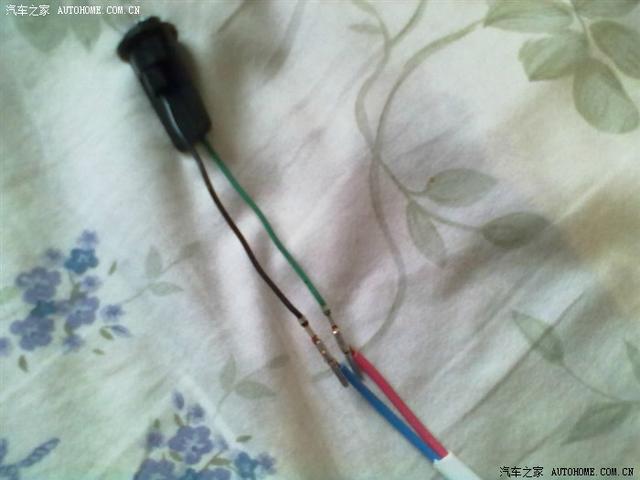

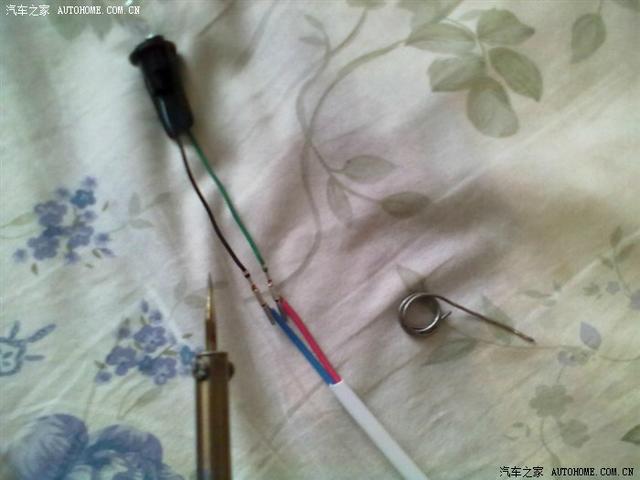

知道泡沫板的作用了吧，是為了將燈體鋪平，使燈貼緊車窗，避免燈光反射，影響夜間行車。開始接線了，將線對應接好，我的是紅色對應綠色的，藍色對應黑色的接好。

準備焊槍和焊錫，將接好的線在焊一下，如果沒有就用膠布直接纏好了。

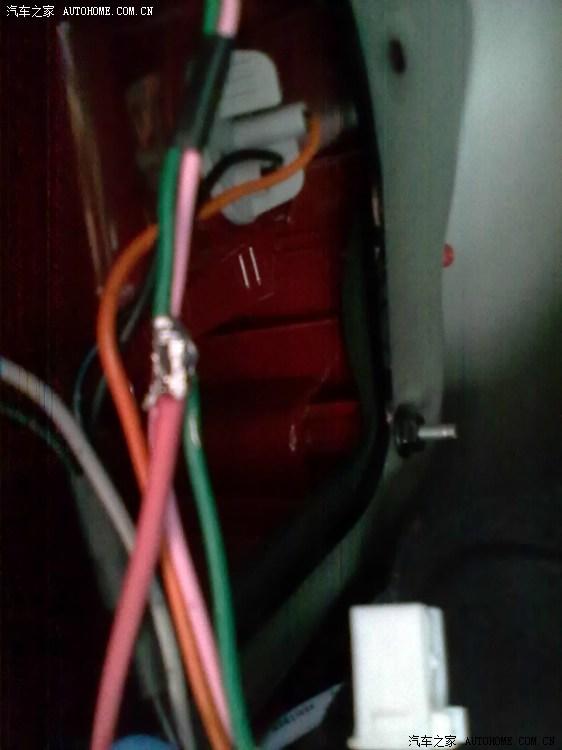

將車內線穿好，這個比較簡單，論壇里面有，這里就不重復了，然后將燈擰回?zé)糇鶅?nèi)，可能燈的手把較長，影響安裝，這時在鋸掉一點再按，不可用蠻勁。然后將車內左側隔板打開接線啦，我的是紅色對車內綠色，藍色對車內黑色，接好后在用焊槍焊好在用膠布纏好。
